總結整理幾(ji)條關于(yu)爐襯壽(shou)命判斷(duan)的方法(fa)：

1、在爐襯壽命快到(dao)時注意觀察電(dian)爐頻率表、電(dian)壓(ya)表、電(dian)流表等(deng)，如(ru)果這些表的表針在正常工(gong)作情況下不(bu)(bu)斷擺(bai)動，本次工(gong)作結束后爐襯壽命將盡不(bu)(bu)要再繼續使用。

2、電(dian)(dian)路工(gong)作(zuo)聲音明顯變“悶”，電(dian)(dian)路外殼與其他接地體接觸電(dian)(dian)源便停(ting)止工(gong)作(zuo)時，說明鐵液已擊穿爐襯，應馬上切斷電(dian)(dian)源倒出(chu)爐內鐵液，停(ting)止繼續使用。

3、操作(zuo)工(gong)用鐵(tie)棍正常扒渣接觸(chu)鐵(tie)液(ye)有觸(chu)電(dian)感時，注意觀察電(dian)爐(lu)(lu)工(gong)作(zuo)聲(sheng)(sheng)音(yin)，如果聲(sheng)(sheng)音(yin) “發(fa)悶(men)”甚至出(chu)鐵(tie)液(ye)時聲(sheng)(sheng)音(yin)變(bian)化明顯，說明鐵(tie)液(ye)已侵入爐(lu)(lu)襯甚至擊穿爐(lu)(lu)襯，應根據情況處理(li)爐(lu)(lu)內鐵(tie)液(ye)并(bing)不再繼續使用。

在這(zhe)里(li)詳細(xi)介(jie)紹了些(xie)延長(chang)壽命的方法，概括來(lai)說，其實就是以下這(zhe)些(xie)：

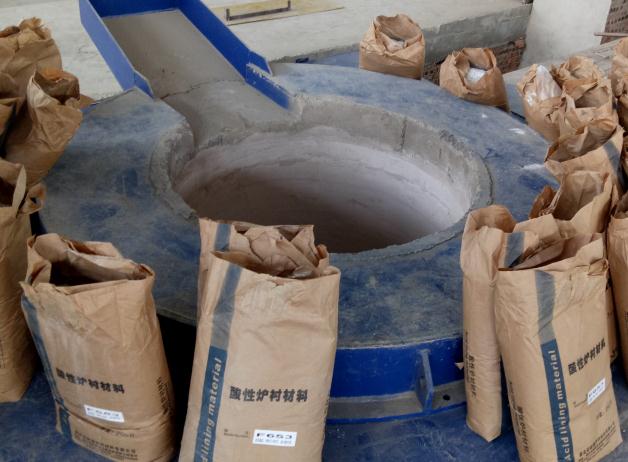

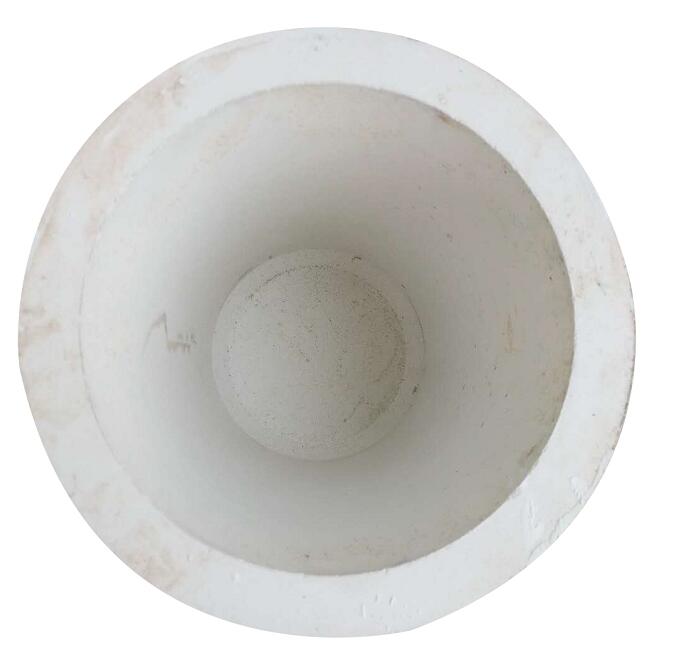

1、爐底位置的侵蝕

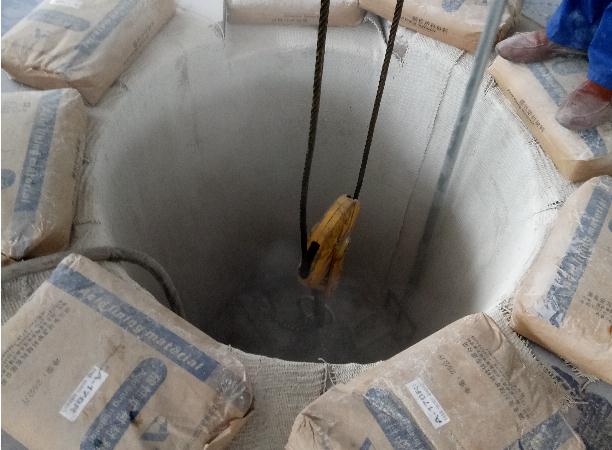

在爐襯(chen)正常使(shi)用中,爐襯(chen)的厚度(du)(du)和爐底的厚度(du)(du)會(hui)(hui)在長期的使(shi)用中由于鐵水的循環沖(chong)刷侵蝕(shi)(shi)會(hui)(hui)慢(man)慢(man)變薄，直觀(guan)的情(qing)況就是爐子(zi)容量的增加，般爐襯(chen)被侵蝕(shi)(shi)30--50%的時候會(hui)(hui)重新打掉,再(zai)進(jin)行新的筑(zhu)爐工作(zuo)。

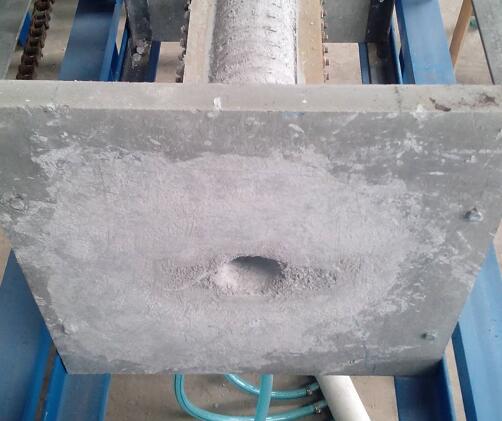

從整(zheng)個(ge)爐(lu)襯(chen)(chen)來分(fen)析,沖蝕(shi)(shi)(shi)明(ming)顯的(de)(de)(de)地方(fang),則是在(zai)(zai)爐(lu)底與(yu)爐(lu)襯(chen)(chen)相結(jie)合的(de)(de)(de)斜坡(po)位(wei)置,般(ban)爐(lu)子在(zai)(zai)經過(guo)長期(qi)使用之(zhi)后本來斜坡(po)部位(wei)較(jiao)厚(hou)的(de)(de)(de)爐(lu)襯(chen)(chen)料(liao)已被(bei)沖蝕(shi)(shi)(shi)得和(he)爐(lu)襯(chen)(chen)差不(bu)多并和(he)爐(lu)襯(chen)(chen)在(zai)(zai)個(ge)圓(yuan)弧面上,甚(shen)至在(zai)(zai)爐(lu)底料(liao)與(yu)爐(lu)襯(chen)(chen)料(liao)相結(jie)合的(de)(de)(de)土的(de)(de)(de)方(fang)出(chu)現輕(qing)微的(de)(de)(de)凹(ao)陷,隨著爐(lu)齡的(de)(de)(de)增加,這個(ge)位(wei)置的(de)(de)(de)凹(ao)陷也(ye)越來越深(shen),越來越靠近電爐(lu)線圈,而影響到使用安，則需要進行重新筑爐(lu)工作。造成爐(lu)襯(chen)(chen)凹(ao)陷的(de)(de)(de)原(yuan)因(yin)除了(le)筑爐(lu)時的(de)(de)(de)石(shi)英砂密度(du)原(yuan)因(yin)之(zhi)外(wai)還與(yu)我(wo)們使用中的(de)(de)(de)加料(liao)熔化(hua)時的(de)(de)(de)化(hua)學侵蝕(shi)(shi)(shi)以(yi)及操作時的(de)(de)(de)機械侵蝕(shi)(shi)(shi)有關(guan)系(xi)。

2、爐襯的完(wan)整性

爐(lu)(lu)(lu)(lu)襯的(de)完整性(xing)方(fang)面指的(de)就(jiu)是爐(lu)(lu)(lu)(lu)襯經(jing)常出(chu)現(xian)的(de)滲鐵(tie)和(he)裂紋方(fang)面。在我(wo)們生(sheng)產中，會(hui)經(jing)常有周末(mo)休息停(ting)爐(lu)(lu)(lu)(lu)現(xian)象，當電爐(lu)(lu)(lu)(lu)倒空停(ting)止熔化時，爐(lu)(lu)(lu)(lu)襯會(hui)慢慢冷卻，由(you)于燒結后的(de)爐(lu)(lu)(lu)(lu)襯料屬于脆性(xing)材料所以在熱脹冷縮(suo)的(de)作(zuo)用下(xia)燒結層(ceng)不可避免(mian)的(de)出(chu)現(xian)裂紋，裂紋危害很大(da) ，會(hui)導致鐵(tie)液的(de)滲入爐(lu)(lu)(lu)(lu)襯而發生(sheng)漏爐(lu)(lu)(lu)(lu)現(xian)象。

從(cong)保護爐(lu)襯(chen)方面(mian)來說(shuo)，裂(lie)紋越(yue)細越(yue)密(mi)而且分布均勻，因為只(zhi)有這樣才能在冷起爐(lu)時能限度的讓裂(lie)紋彌合，還(huan)爐(lu)襯(chen)個完整的燒結層面(mian)。為了能限度的減少(shao)裂(lie)紋擴展我們在生產中應該注(zhu)意(yi)：避(bi)免(mian)爐(lu)襯(chen)粘(zhan)渣(zha)、過高(gao)的溫(wen)度對(dui)爐(lu)襯(chen)的影響(xiang)、爐(lu)襯(chen)的冷卻、經常(chang)對(dui)爐(lu)襯(chen)進行面(mian)檢查。
